ダンパー設定時の注意

先日の精進湖戦に間に合わせる為に、慌ててダンパー工事をしました その結果・・・マウントに片側２個で良い取付穴を・・・ なんと７個も開けちゃいました　（Ｔ_Ｔ）
ちゅ〜事で、我の後に続く勇者達が同じ過ちを犯さぬように ここに心構えを記するであるぞ！ （長文なので心すること！） 　　どんなダンパーでも基本は同じなのだ！
色んなダンパーがありますが、お手頃？なＥＱＵＡＬＩＺＥＲというのにしました 『Propeller Dynamics』と『G-Force』製があるみたいで 微妙にダンパー長さとソケット部が違います 　　何故こんなことを知っているのかはナイショ・・・ 勝手な予想ですが『G-Force』が旧で『Propeller Dynamics』が新な気が・・・ 　　ボキのは『G-Force』製です・・・
下図はＥＱＵＡＬＩＺＥＲの構成品です　※部品等の名称は僕の勝手な呼び名です

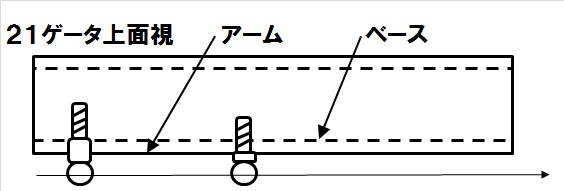

２１ゲータ用に設計されているので１６リトルゲータでは色々注意が必要です ２１ゲータでは、ダンパーがマウントと平行になりますが

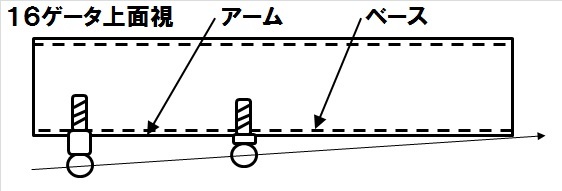

１６リトルゲータでは、ダンパーがマウントと平行になりません 　　※アーム幅とベース幅の差が２１ゲータほど大きくないため
上記を踏まえて行ってみよう！

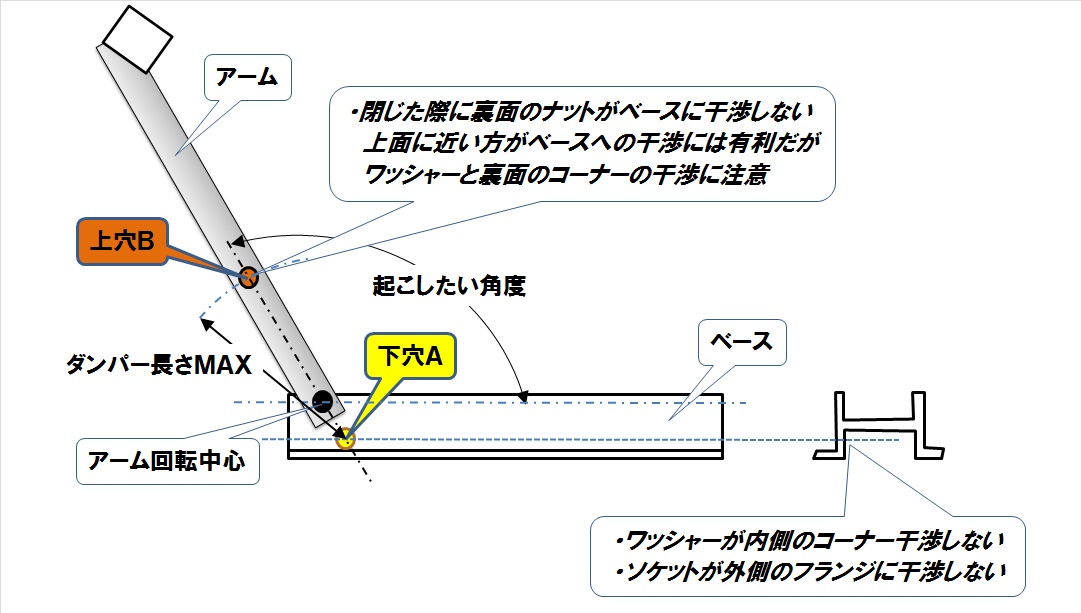

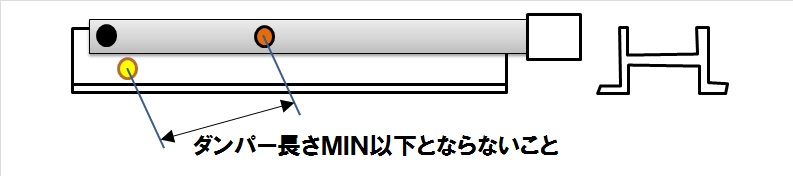

１．まずマウントを起こしたい角度を決めよう！ ２．下穴Ａの位置を決めます 　　アーム（起こしたい角度）の延長線上に設定します 　　【注意】ナットで締める際にベース内側のコーナーと干渉しないこと 　　【注意】ダンパーのソケット部がベース外側のフランジと干渉しないこと ３.上穴Ｂの位置を決めます 　　ＡＢ間の距離がダンパーの長さＭＡＸになる位置に設定 　　【注意】マウントを閉じた際にナットがベースに干渉しないこと 　　　　　　　アーム上面に近い方がベースへの干渉は有利だが、 　　　　　　　ナットと裏面のコーナーとの干渉に注意すること 　　【注意】ＡＢ間の距離が絶対にダンパーの長さＭＡＸを超えないこと！ 　　　　　　　前記しましたが、ダンパーとマウント平行じゃないからね〜 　　　　　　　ピタゴラスの定理だよ・・・ ４．アームを閉じた際にＡＢ間の距離がダンパーの長さＭＩＮ以下にならないこと ５．ここまで問題ないなら穴開けちゃいなよ！ 　　問題ありなら、ふりだしに戻る
☆彡　結構、自由度狭いです 　　　　穴位置設定のテンプレートが入っていますが、 　　　　マウントを開いた状態で使うことを理解出来ず、得意の我流で悲惨な結果に・・・ 　　　　失敗しても責任取れないので、そこんとこヨロシコ！
